La guía definitiva para reductores de cajas de cambios en ángulo recto: selección, aplicaciones y ventajas

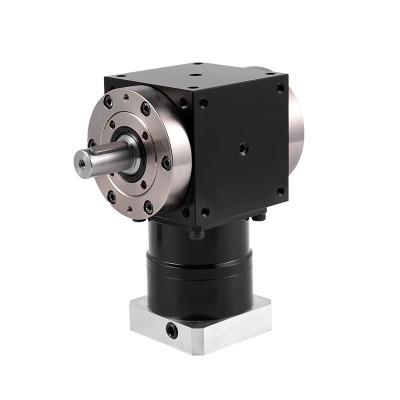

Comprensión de los fundamentos de los reductores de cajas de cambios en ángulo recto

En el corazón de innumerables sistemas mecánicos se encuentra un componente crucial responsable de transmitir potencia y alterar su dirección: el reductor de caja de cambios de ángulo recto. Este ingenioso dispositivo tiene un doble propósito. Principalmente, cambia la dirección de la potencia de rotación en 90 grados, una necesidad en aplicaciones con limitaciones espaciales donde los ejes de entrada y salida no se pueden alinear linealmente. En segundo lugar, e igualmente importante, reduce la velocidad de entrada de un motor (por ejemplo, un motor eléctrico) a una salida más adecuada, de mayor par y menor velocidad para el equipo accionado. Esta combinación de cambio de dirección y reducción de velocidad lo convierte en un elemento indispensable en una amplia gama de aplicaciones industriales, automotrices y de consumo. El principio fundamental implica un conjunto de engranajes (más comúnmente engranajes cónicos o helicoidales) montados dentro de una carcasa en un ángulo perpendicular entre sí, transfiriendo movimiento y fuerza de manera eficiente.

Componentes principales y construcción

La eficiencia y durabilidad de un reductor de caja de cambios de ángulo recto están dictadas por sus componentes internos y su calidad. La carcasa, normalmente construida con hierro fundido, aluminio o acero endurecido, sirve como una estructura rígida que alinea con precisión los engranajes y los protege de contaminantes externos. También actúa como depósito de lubricante, que es vital para reducir la fricción, disipar el calor y prevenir el desgaste prematuro. En el interior, los engranajes son el corazón del sistema. La elección del tipo de engranaje influye significativamente en las características de rendimiento del reductor.

• Engranajes cónicos: Tienen dientes de forma cónica y se utilizan en pares. Son conocidos por su alta eficiencia y capacidad para manejar cargas importantes, pero pueden ser más ruidosos que otros tipos y requieren una alineación precisa.
• Engranajes helicoidales: Esta configuración consta de un tornillo sin fin roscado que engrana con una rueda helicoidal. La principal ventaja es la alta relación de reducción que se puede lograr en una sola etapa y la capacidad inherente de autobloqueo (que evita el retroceso), aunque a menudo a costa de una menor eficiencia debido a una mayor fricción de deslizamiento.
• Engranajes hipoides: Una variante especial de engranajes cónicos en espiral donde los ejes no se cruzan. Este diseño permite que más dientes estén en contacto simultáneamente, lo que resulta en un funcionamiento más suave y silencioso y una mayor capacidad de torsión, que a menudo se encuentra en los diferenciales automotrices de alto rendimiento.

Otros componentes críticos incluyen sellos y cojinetes. Los sellos de alta calidad evitan las fugas de lubricante y bloquean la entrada de polvo, agua y otras partículas abrasivas. Los rodamientos soportan los ejes giratorios, mantienen la alineación y absorben cargas radiales y axiales, lo que afecta directamente la vida útil y el nivel de ruido de la unidad.

El principio de funcionamiento: cómo se transforma el movimiento

El funcionamiento de un reductor de caja de cambios en ángulo recto Es una elegante demostración de ventaja mecánica. Se aplica potencia rotacional al eje de entrada. Este eje está conectado al engranaje impulsor (por ejemplo, el tornillo sin fin o el piñón cónico). A medida que este engranaje gira, sus dientes se enganchan con los dientes del engranaje impulsado (la rueda helicoidal o el engranaje cónico de corona), que está montado en el eje de salida. El ángulo de 90 grados entre los ejes se logra mediante la orientación específica de estos engranajes. Simultáneamente, la reducción de velocidad y la multiplicación del par se producen debido a la relación de transmisión: la relación entre el número de dientes del engranaje impulsado y el número de dientes del engranaje impulsor. Por ejemplo, si un engranaje impulsor con 10 dientes engrana con un engranaje conducido con 30 dientes, la relación de transmisión es 3:1. Esto significa que el eje de salida girará a un tercio de la velocidad del eje de entrada pero con aproximadamente tres veces el par (menos las pérdidas de eficiencia). Esta transformación es fundamental para hacer coincidir la producción de alta velocidad y bajo par de los motores primarios comunes, como los motores eléctricos, con los requisitos de baja velocidad y alto par de máquinas como transportadores, mezcladores o cabrestantes.

Ventajas clave de implementar reductores de ángulo recto en maquinaria

La decisión de utilizar una caja reductora de ángulo recto está impulsada por un conjunto convincente de ventajas que resuelven desafíos fundamentales de ingeniería. El beneficio más obvio es la eficiencia espacial. Al redirigir el flujo de potencia, estos reductores permiten diseños de máquinas más compactos y optimizados, encajando en espacios reducidos donde los reductores en línea serían imposibles. Esto es particularmente valioso en sistemas complejos como líneas de envasado automatizadas o dentro de los compartimentos confinados de la maquinaria agrícola. Además, consolidan la funcionalidad. En lugar de requerir múltiples componentes para primero reducir la velocidad y luego cambiar de dirección, una sola unidad en ángulo recto realiza ambas tareas, simplificando el tren de transmisión, reduciendo la cantidad de piezas y minimizando los posibles puntos de falla.

Otra ventaja importante es la versatilidad en las posiciones de montaje. Muchos diseños de cajas de engranajes en ángulo recto ofrecen múltiples opciones de montaje (montaje con patas, montaje con brida o montaje con eje), lo que brinda a los ingenieros flexibilidad durante las fases de diseño e instalación. Esta adaptabilidad garantiza que el reductor se pueda integrar sin problemas en equipos nuevos y existentes. Desde una perspectiva de rendimiento, ciertos tipos, especialmente los reductores de tornillo sin fin, ofrecen una valiosa característica no reversible o autoblocante. Esto significa que el par aplicado al eje de salida no puede hacer retroceder el eje de entrada, lo que actúa como un mecanismo de frenado incorporado para aplicaciones como polipastos, elevadores y transportadores en pendientes, lo que mejora la seguridad y el control. Finalmente, los reductores de ángulo recto modernos están diseñados para brindar alta eficiencia y durabilidad. Las técnicas de fabricación avanzadas, los aceros de aleación de alta calidad y los perfiles de dientes optimizados minimizan la pérdida de potencia por fricción y garantizan que la unidad pueda soportar cargas de impacto pesadas y funcionar de manera confiable durante miles de horas con un mantenimiento mínimo.

Seleccionar la mejor caja de cambios en ángulo recto para sus necesidades específicas

Elegir el reductor de caja de cambios en ángulo recto óptimo es un proceso crítico que impacta directamente el rendimiento, la longevidad y la rentabilidad de su aplicación. Una mala selección puede provocar fallos prematuros, funcionamiento ineficiente y costosos tiempos de inactividad. El proceso implica una evaluación cuidadosa de varios parámetros clave para garantizar que el reductor se adapte perfectamente a su función prevista.

Parámetros críticos de rendimiento a evaluar

Antes incluso de considerar tipos o modelos, primero debe definir las demandas operativas de su sistema.

• Velocidad de entrada (RPM) y potencia (HP/kW): La velocidad de rotación y la potencia nominal de su motor primario (motor) son puntos de partida. El reductor debe estar clasificado para soportar la potencia de entrada sin sobrecalentarse.
• Velocidad y par de salida requeridos: Determine la velocidad de salida deseada (RPM) y el par (Nm o lb-ft) necesario para impulsar la carga. Esto dictará la relación de reducción necesaria (RPM de entrada / RPM de salida).
• Ciclo de trabajo: ¿Funcionará el reductor de forma continua, intermitente o con arranques/paradas frecuentes? También se deben considerar las cargas de choque (picos de torsión intensos y repentinos), ya que requieren un reductor con un factor de servicio más alto.
• Carga en voladizo y carga de empuje: Son fuerzas aplicadas perpendicularmente (carga radial) o paralelas (carga axial) al eje. Exceder la capacidad de carga nominal del reductor puede dañar rápidamente los cojinetes y los sellos.

Más allá de estos, el entorno operativo es crucial. ¿Estará expuesto el reductor a temperaturas extremas, productos químicos corrosivos, humedad excesiva o polvo abrasivo? Estas condiciones dictan requisitos para sellos, revestimientos, materiales de carcasa y lubricantes especiales.

Comparación de reductores de engranajes cónicos y de engranajes helicoidales

La elección entre los dos tipos más comunes de reductores de ángulo recto es fundamental y depende del equilibrio entre eficiencia y relación. La siguiente comparación describe sus diferencias clave:

Los reductores de engranajes cónicos generalmente funcionan con eficiencias más altas (95-98% por etapa) en comparación con los reductores de engranajes helicoidales. Esto se debe a que su acción implica más contacto de rodadura y menos fricción por deslizamiento. Por el contrario, un reductor de tornillo sin fin de una sola etapa normalmente ofrece un rango de eficiencia del 50 al 90 %, que disminuye a medida que aumenta la relación de reducción. Sin embargo, los reductores de tornillo sin fin destacan por lograr altas relaciones de reducción (5:1 a 70:1) en una sola etapa compacta, mientras que los engranajes cónicos a menudo se limitan a relaciones más bajas (1:1 a 6:1) en una sola etapa. Para relaciones más altas, los engranajes cónicos deben combinarse con etapas de eje paralelo, creando un reductor helicoidal cónico, lo que aumenta el tamaño y el costo. Además, las configuraciones de engranajes helicoidales a menudo brindan la beneficiosa característica de autobloqueo, que generalmente no es una característica de los engranajes cónicos. Finalmente, los reductores de engranajes cónicos, especialmente los diseños de dientes rectos, pueden ser más ruidosos, mientras que los reductores de engranajes helicoidales suelen funcionar más silenciosamente.

Por lo tanto, el La mejor caja de cambios en ángulo recto para aplicaciones de alto par. que también exigen alta eficiencia sería a menudo un diseño de hélice biselada. Para aplicaciones que priorizan una alta relación de reducción en un espacio compacto y donde se desea autobloqueo, un reductor de tornillo sin fin suele ser la opción ideal y más económica.

Explorando las diversas aplicaciones en todas las industrias

La capacidad única de cambiar de dirección y reducir la velocidad hace que el reductor de caja de cambios en ángulo recto un componente omnipresente en una asombrosa variedad de industrias. En la fabricación y el manejo de materiales, son la fuerza impulsora detrás de los sistemas transportadores, paletizadores y vehículos guiados automáticamente (AGV), proporcionando el par necesario para mover cargas pesadas y encajando perfectamente en las esquinas de las líneas transportadoras. La industria de alimentos y bebidas depende de reductores de ángulo recto de acero inoxidable para mezcladores, agitadores y equipos de embotellado, donde la higiene, la resistencia a la corrosión y la capacidad de lavado son primordiales. En energías renovables, estos reductores son cruciales en los sistemas de seguimiento solar, ajustando el ángulo de los paneles a lo largo del día para seguir el sol.

Los sectores de minería y construcción dependen de reductores en ángulo recto extremadamente resistentes y duraderos para alimentar equipos como trituradoras, cribas y cabrestantes, que están sujetos a inmensas cargas de impacto y polvo abrasivo. Una aplicación específica y crítica es encontrar Cajas de cambios de ángulo recto duraderas para maquinaria agrícola. como tractores, cosechadoras y sembradoras. Estas máquinas requieren reductores que puedan soportar no solo un par elevado sino también la exposición al barro, el polvo y las condiciones climáticas extremas. Además, la industria automotriz los utiliza en diferenciales y unidades de toma de fuerza (PTO). Incluso los productos de consumo cotidianos, desde potentes taladros manuales hasta abridores de puertas de garaje, utilizan reductores compactos en ángulo recto para ofrecer un par elevado en un espacio reducido. Esta increíble versatilidad subraya su papel fundamental en la mecánica moderna.

Garantizar la longevidad: consejos de mantenimiento y solución de problemas

El mantenimiento adecuado es el factor más importante para maximizar la vida útil y la confiabilidad de un reductor de caja de cambios de ángulo recto. Una unidad bien mantenida puede funcionar de manera eficiente durante años, mientras que una negligencia puede provocar fallas catastróficas y tiempos de inactividad no planificados. La piedra angular del mantenimiento es la lubricación. El uso del tipo y grado correcto de lubricante, mantenido en el nivel adecuado, no es negociable. El aceite o grasa reduce el desgaste, disipa el calor y protege contra la corrosión. Es fundamental seguir las recomendaciones del fabricante sobre el tipo de lubricante inicial y los intervalos de cambio de aceite o reengrase. Para entornos hostiles o funcionamiento continuo, es posible que sea necesario acortar estos intervalos. Verifique periódicamente si hay fugas de lubricante, que a menudo se indican por acumulación de aceite alrededor de los sellos o la carcasa.

Problemas comunes y pasos de diagnóstico

Incluso con un buen mantenimiento, pueden surgir problemas. El diagnóstico temprano es clave para evitar que problemas menores se conviertan en reparaciones mayores.

• Calentamiento excesivo: Esto suele deberse a una lubricación inadecuada (bajo nivel de aceite, tipo de lubricante incorrecto), sobrecarga o temperatura ambiente excesiva. Primero verifique la condición de carga y lubricante.
• Ruido inusual (quejidos, chirridos, golpes): El ruido excesivo normalmente indica un problema con los engranajes o cojinetes. Los chirridos pueden indicar desalineación o desgaste, mientras que el chirrido a menudo sugiere daños graves en los dientes del engranaje. Los golpes pueden ser una señal de rodamientos dañados o de un juego excesivo.
• Vibración: La vibración excesiva generalmente resulta de una desalineación entre el reductor y las unidades impulsadas/impulsadas, cojinetes desgastados, una carga desequilibrada o un diente de engranaje dañado.
• Fuga: Las fugas de aceite suelen deberse a sellos defectuosos. Identifique la fuente de la fuga y reemplace el sello rápidamente para evitar la pérdida y contaminación del lubricante.

Establecer un programa de mantenimiento predictivo, que incluya análisis periódicos de vibraciones y termografía, puede ayudar a detectar estos problemas a tiempo. Para aquellos que se preguntan acerca de cómo instalar correctamente un reductor de engranajes de ángulo recto , el proceso siempre comienza asegurando una superficie de montaje firme y plana para evitar la distorsión de la carcasa. Los ejes deben estar alineados con precisión para minimizar la vibración y la carga de los rodamientos. Todas las conexiones deben ser seguras y la unidad debe lubricarse antes de la puesta en marcha. Seguir el manual de instalación del fabricante es absolutamente fundamental para garantizar un rendimiento óptimo y el cumplimiento de la garantía. Para cualquiera que busque consejos de mantenimiento del reductor de ángulo recto , el mantra es la coherencia: controles constantes, uso constante de los lubricantes adecuados y atención constante a sonidos o temperaturas inusuales.

Consideraciones de costos y factores de abastecimiento

El costo de adquisición de un reductor de caja de cambios de ángulo recto es solo una parte del costo total de propiedad. Si bien el precio inicial siempre es una consideración, se debe sopesar con factores como la vida útil esperada, los requisitos de mantenimiento y la eficiencia energética. Un reductor más barato y de baja calidad puede tener una mayor tasa de fallas, lo que genera reemplazos más frecuentes y costosos tiempos de inactividad de la producción, lo que en última instancia lo hace más costoso que un modelo premium y confiable. El consumo de energía es otro factor importante. Un reductor de engranajes cónicos más eficiente, por ejemplo, consumirá menos electricidad durante su vida útil que un reductor de engranajes helicoidales menos eficiente que realiza la misma tarea, lo que puede generar importantes ahorros en costos de energía.

Al realizar el abastecimiento, es vital considerar la reputación de calidad del fabricante, la disponibilidad de soporte técnico y los plazos de entrega tanto para el pedido inicial como para cualquier posible pieza de repuesto. La estandarización dentro de una instalación también puede reducir los costos al minimizar la cantidad de repuestos diferentes que deben almacenarse. Las preguntas clave que se deben hacer incluyen el factor de servicio del reductor (una calificación de su capacidad para manejar sobrecargas), los términos de la garantía y la disponibilidad de opciones de personalización si los modelos estándar no cumplen con sus requisitos específicos. Entendiendo el costo de reductores de velocidad en ángulo recto Implica esta visión holística, equilibrando la inversión inicial con la confiabilidad y eficiencia operativa a largo plazo.
