Guía de selección de cajas de engranajes planetarios de alto par: encontrar la solución adecuada para sus aplicaciones de servomotor y robótica

En el dinámico mundo de la automatización y la robótica industrial, la eficiencia y confiabilidad de un sistema a menudo dependen de sus componentes principales. El Caja de cambios planetaria de alto par Se erige como uno de esos elementos críticos, esencial para ofrecer potencia y precisión en una forma compacta. Esta guía está diseñada para desmitificar el proceso de selección, ayudándole a navegar por los factores clave y las especificaciones técnicas para elegir la caja de cambios perfecta para sus necesidades específicas. Cubriremos los principios fundamentales de estas cajas de cambios, profundizaremos en parámetros técnicos críticos, exploraremos escenarios de aplicación específicos para servomotores y robótica y, finalmente, discutiremos cuándo una solución personalizada es el mejor camino a seguir.

2. Comprensión de las cajas de engranajes planetarios de alto par

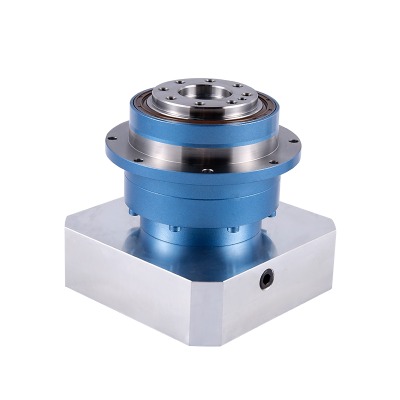

2.1 ¿Qué es una caja de cambios planetaria?

Una caja de cambios planetaria, también conocida como caja de cambios epicíclica, es un sofisticado sistema de engranajes que utiliza una disposición única de engranajes para lograr altas relaciones de reducción y una excelente transmisión de par. El sistema consta de un engranaje solar central, múltiples engranajes planetarios que giran alrededor del engranaje solar y una corona con dientes internos que encierra todo el conjunto. Esta configuración a menudo se compara con nuestro sistema solar, con el engranaje solar en el centro y los engranajes planetarios orbitando alrededor de él. Este diseño permite compartir la carga entre múltiples engranajes planetarios, lo que aumenta significativamente la capacidad de torsión y mejora la eficiencia general del sistema en comparación con las cajas de engranajes de eje paralelo tradicionales. El tamaño compacto de una caja de cambios planetaria, combinado con su capacidad para manejar un par inmenso, la convierte en la opción preferida en una amplia gama de aplicaciones industriales. Si bien una caja de cambios planetaria de una sola etapa proporciona una relación de reducción sustancial, se pueden apilar varias etapas para lograr relaciones aún más altas, una práctica común para aplicaciones que requieren velocidades de salida muy bajas y un par muy alto.

2.2 ¿Por qué es tan importante el alto par?

El término Caja de cambios planetaria de alto par no es sólo una frase de marketing; define una característica crítica de desempeño. El par alto es el equivalente rotacional de la fuerza lineal. En una caja de cambios, permite que el sistema transmita una gran cantidad de potencia desde un motor de alta velocidad y bajo par a una salida de baja velocidad y alto par. Esto es crucial para aplicaciones que implican mover cargas pesadas, superar resistencias significativas o lograr aceleraciones y desaceleraciones rápidas. por un Caja de cambios planetaria de alto par para servomotor. , esta capacidad se traduce directamente en un rendimiento mejorado de la máquina. Por ejemplo, en un brazo robótico, la caja de cambios debe proporcionar suficiente par para levantar objetos pesados ​​y mantener la posición contra la gravedad sin una corriente excesiva del motor. Sin una caja de cambios de alto par, el motor sería propenso a sobrecalentarse y a fallar prematuramente. El tamaño compacto de estas cajas de cambios, combinado con su excepcional densidad de potencia, significa que los ingenieros pueden diseñar máquinas más pequeñas, más ligeras y más eficientes sin comprometer la resistencia y la confiabilidad. No se puede subestimar la importancia de un par elevado; es el parámetro fundamental que garantiza que un sistema pueda realizar la función prevista en las condiciones más exigentes.

3. Parámetros técnicos clave: cómo elegir la caja de cambios adecuada

3.1 La importancia de una reacción baja

El juego es un factor crítico en el rendimiento de una caja de cambios planetaria, especialmente en aplicaciones de precisión. Se define como la pequeña cantidad de juego rotacional o holgura entre los dientes del engranaje. Si bien cierta reacción es inherente a cualquier sistema de engranajes, una reacción excesiva puede provocar problemas importantes. en un Caja de cambios planetaria de alto torque y bajo juego , las tolerancias de fabricación son extremadamente estrictas para minimizar este juego. Las consecuencias de un juego elevado incluyen un posicionamiento incorrecto, vibraciones durante el funcionamiento y desgaste prematuro de los dientes del engranaje. Para aplicaciones como el mecanizado CNC, dispositivos médicos y vehículos guiados automáticamente (AGV), cada grado de precisión rotacional es crucial. Una caja de cambios de bajo juego garantiza un movimiento suave y repetible, lo cual es esencial para mantener la integridad del proceso de fabricación o la precisión de un movimiento robótico. Para lograr un juego reducido, los fabricantes suelen utilizar técnicas especializadas de corte de engranajes, rodamientos de precisión y procesos de ensamblaje avanzados. Para un comprador potencial, comprender la importancia de un juego reducido es clave para diferenciar una caja de cambios de alta calidad y alto rendimiento de un modelo de gama baja.

3.2 Torque y capacidad de carga

El par es la especificación más importante de una caja de cambios planetaria. Dicta la cantidad de fuerza de rotación que puede producir la caja de cambios. Al seleccionar una caja de cambios, debe considerar dos valores de par principales: par nominal y par máximo. El par nominal es el par continuo que la caja de cambios puede transmitir durante toda su vida útil sin sobrecalentarse ni fallar. Este valor se utiliza para dimensionar la caja de cambios para condiciones normales de funcionamiento. El par máximo, por otro lado, es el par máximo que la caja de cambios puede manejar durante un período corto, generalmente durante la aceleración, desaceleración o cargas de impacto. No tener en cuenta el par máximo puede provocar una falla catastrófica. También es importante considerar las cargas axiales y radiales que puede soportar el eje de salida, ya que estas fuerzas pueden afectar la vida útil de los rodamientos y engranajes. Una caja de cambios con una alta capacidad de carga puede soportar mejor las tensiones de cargas pesadas o en voladizo. Aquí hay una comparación simple de tipos de torque:

3.3 Relación de transmisión

La relación de transmisión es la relación entre la velocidad de entrada y la velocidad de salida. Es un parámetro fundamental que influye directamente en el rendimiento de todo el sistema. Una relación de transmisión más alta dará como resultado una velocidad de salida más baja pero un par de salida proporcionalmente mayor. Por ejemplo, una caja de cambios con una relación de 10:1 reducirá la velocidad de entrada en un factor de 10 y aumentará el par en un factor de 10 (menos las pérdidas de eficiencia). Elegir la proporción correcta es una compensación crucial. Si su aplicación requiere alta velocidad, necesitará una relación de transmisión más baja, lo que a su vez significa menos multiplicación de par. Por el contrario, si necesita mover una carga muy pesada, necesitará una relación de transmisión alta para proporcionar el par necesario, pero esto limitará su velocidad máxima. El proceso de selección debe comenzar con un análisis de los requisitos de velocidad y par de su aplicación. En función de estas necesidades, podrá calcular la relación de transmisión necesaria. También es importante considerar el número de etapas de la caja de cambios. Una caja de cambios de una sola etapa es más simple y eficiente, pero una caja de cambios de varias etapas puede lograr relaciones mucho más altas en un espacio compacto. La elección entre un diseño de una sola etapa o de varias etapas depende de los requisitos específicos de su aplicación en cuanto a velocidad, torque y tamaño.

3.4 Dimensiones y montaje

La integración física de la caja de cambios en su máquina es tan importante como sus especificaciones técnicas. Las dimensiones de la caja de cambios y la configuración de montaje deben ser compatibles con su motor y el espacio disponible. Los fabricantes ofrecen varias opciones de montaje, incluidos soportes de brida, soportes de eje y soportes de pie. Es fundamental confirmar que la brida de salida de la caja de cambios coincida con las dimensiones y el patrón de pernos de su motor para garantizar una conexión segura y rígida. El eje de entrada de la caja de cambios también debe ser compatible con el eje del motor. Una conexión no coincidente puede provocar vibraciones, desalineación y desgaste prematuro. Además, es necesario considerar el peso y el tamaño de la caja de cambios, especialmente en aplicaciones donde el peso es una preocupación, como en equipos aeroespaciales o portátiles. Si bien muchas cajas de engranajes siguen dimensiones estandarizadas, algunas aplicaciones pueden requerir bridas o adaptadores mecanizados a medida para garantizar un ajuste perfecto. Consulte siempre los dibujos técnicos y las especificaciones del fabricante antes de realizar una compra. El ajuste físico adecuado garantiza no sólo un proceso de montaje fluido sino también la confiabilidad y estabilidad a largo plazo de todo su sistema de transmisión.

4. Escenarios de aplicación específicos

4.1 Cajas de engranajes planetarios de alto par para servomotores

Los servomotores se utilizan ampliamente en la automatización industrial debido a su capacidad para proporcionar un control preciso sobre la velocidad, la posición y el par. Sin embargo, normalmente funcionan a altas velocidades y bajo par. Aquí es donde un Caja de cambios planetaria de alto par para servomotor. se vuelve indispensable. Al combinar el servomotor con una caja de cambios, puede lograr una velocidad de salida más baja y un par significativamente mayor, lo que permite que el motor impulse cargas más grandes y pesadas. Esta combinación es común en una amplia gama de industrias. Por ejemplo, en maquinaria de embalaje, la caja de cambios permite que el servomotor coloque productos de forma rápida y precisa en una cinta transportadora. En equipos de impresión, garantiza una alimentación de papel consistente y precisa. En líneas de montaje automatizadas, proporciona la fuerza necesaria para apretar tornillos o presionar componentes en su lugar con gran precisión. La caja de cambios también actúa como reductor, lo que permite que el motor funcione en su rango óptimo de alta velocidad, donde es más eficiente y produce menos calor. El bajo juego de una caja de engranajes planetarios de precisión es particularmente beneficioso en estas aplicaciones, ya que garantiza que la alta precisión del servomotor no se pierda durante la transmisión de potencia.

4.2 Cajas de engranajes planetarios de alto par para robótica

La robótica representa una de las aplicaciones más exigentes para las cajas de engranajes planetarios. Las articulaciones de los robots requieren componentes que no sólo sean potentes sino también livianos y compactos para minimizar la masa total del brazo. La alta densidad de potencia de un caja de cambios planetaria de alto par para robótica lo convierte en la elección perfecta. El diseño permite que la caja de cambios maneje cargas inmensas y cambios repentinos de dirección, que son comunes en los movimientos robóticos. Además, la característica de bajo juego es absolutamente crítica en robótica. Cualquier juego o inclinación en la caja de cambios se traduciría directamente en un posicionamiento inexacto del efector final del robot, haciendo imposible realizar tareas precisas como soldadura, pintura o montaje complejo. La alta rigidez torsional de una caja de cambios planetaria también contribuye a la rigidez y repetibilidad generales del robot. En un brazo robótico, se utilizan múltiples cajas de cambios en cada articulación y su rendimiento acumulativo determina la precisión del robot. Por este motivo, seleccionar una caja de cambios de alta calidad es una inversión en el rendimiento general y la confiabilidad del sistema robótico. La caja de cambios permite al robot realizar tareas complejas y repetibles con velocidad y precisión, lo que lo convierte en un componente esencial de la automatización industrial moderna.

5. Cuándo considerar una solución personalizada

Si bien hay una amplia variedad de cajas de cambios estándar disponibles en el mercado, algunas aplicaciones tienen requisitos únicos que no pueden cumplir los productos disponibles en el mercado. En tales casos, un caja de cambios planetaria personalizada de alto par es la solución ideal. Una caja de cambios personalizada está diseñada y fabricada para cumplir con las especificaciones exactas de su aplicación. Esto podría deberse a limitaciones de espacio únicas, una interfaz de motor no estándar, el requisito de una relación de transmisión muy específica o la necesidad de una caja de cambios que pueda funcionar en condiciones ambientales extremas, como altas temperaturas, vacío o ambientes corrosivos. Trabajar con un fabricante en una solución personalizada garantiza que cada aspecto de la caja de cambios, desde los materiales utilizados hasta la geometría del engranaje, esté optimizado para sus necesidades específicas. Esto puede conducir a mejoras significativas en la eficiencia, la vida útil y el rendimiento general del sistema. Si bien la inversión inicial para una caja de cambios personalizada puede ser mayor, los beneficios a largo plazo en términos de confiabilidad y costos de mantenimiento reducidos a menudo superan el gasto inicial. Aquí tienes una comparación para ayudarte a decidir:

La selección de un caja de cambios planetaria de alto par Es un paso crítico en el diseño de cualquier sistema de alto rendimiento. Al comprender los parámetros clave como el par, el juego y la relación de transmisión, puede tomar una decisión informada que afectará significativamente la confiabilidad y eficiencia de su sistema. Ya sea que esté buscando una solución estándar o una costumbre caja de cambios planetaria de alto par , asociarse con un experto puede garantizar que encuentre la solución perfecta para sus necesidades. Una caja de cambios bien elegida es una inversión en el rendimiento, la precisión y la longevidad de su aplicación.
