La guía definitiva para cajas de engranajes planetarios de alto par: diseño, ventajas y aplicaciones

En el mundo del control de movimiento de precisión y la transmisión de potencia, pocos componentes son tan críticos y versátiles como el caja de cambios planetaria de alto par . Reconocidas por su excepcional densidad de par, rigidez y precisión, estas cajas de engranajes son la columna vertebral de aplicaciones industriales exigentes. Esta guía completa profundiza en los principios de ingeniería, los beneficios clave y los criterios de selección de cajas de engranajes planetarios, centrándose en soluciones de alto par para las tareas más desafiantes.

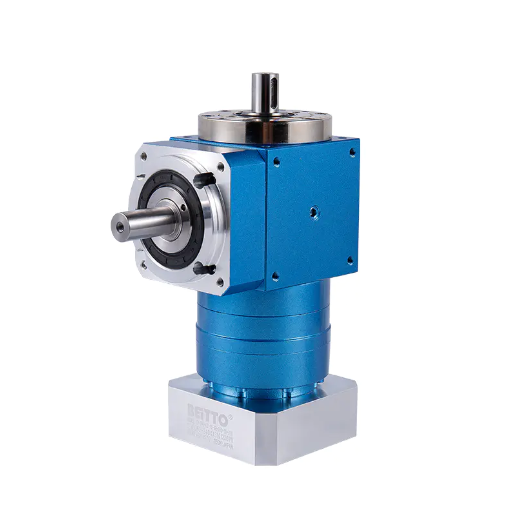

Comprender la arquitectura de la caja de cambios planetaria

En esencia, un sistema de engranajes planetarios consta de tres componentes principales dispuestos concéntricamente, imitando un sistema solar. Este diseño único es la fuente de sus notables capacidades.

Componentes principales y su función

• Engranaje solar: El engranaje central, que suele ser el impulsor de entrada.
• Engranajes planetarios: Múltiples engranajes que orbitan alrededor del engranaje solar, engranándose tanto con el sol como con la corona.
• Portador de planetas: Mantiene los engranajes planetarios en su lugar y, a menudo, sirve como salida, entregando el par multiplicado.
• Engranaje de anillo (anillo): El anillo exterior con dientes orientados hacia adentro que encierra todo el sistema, generalmente se mantiene estacionario o se usa como salida alternativa.

Cómo se logra la multiplicación del par

El poder del diseño planetario radica en su capacidad para distribuir la carga entre múltiples engranajes planetarios. Este reparto de carga es lo que permite que un factor de forma compacto maneje fuerzas inmensas. Cuando se aplica torsión al engranaje solar, impulsa los engranajes planetarios, que luego "caminan" a lo largo de la corona estacionaria. Esta acción hace que el portasatélites gire a una velocidad reducida pero con un par significativamente mayor. La relación de reducción está determinada por el número de dientes del sol, los planetas y la corona. Como se señala en los textos de ingeniería mecánica, la fórmula fundamental para la relación de un conjunto planetario simple (con corona fija) es 1 (dientes de corona / dientes de engranaje solar), lo que explica las altas relaciones que se pueden lograr en una sola etapa [1].

Ventajas clave de las cajas de engranajes planetarios de alto par

Elegir una caja de cambios planetaria en lugar de otros tipos, como diseños de eje paralelo o engranaje helicoidal, ofrece un conjunto distintivo de ventajas para aplicaciones de alto rendimiento.

Ventajas críticas en escenarios de alta demanda:

• Excepcional relación par-volumen: El reparto de carga entre múltiples planetas permite una salida de par mucho mayor en un paquete más pequeño y que ahorra más espacio en comparación con otros tipos de engranajes.
• unlta precisión y bajo juego: La fabricación de precisión conduce a un desplazamiento angular mínimo entre la entrada y la salida bajo carga, crucial para la robótica y los sistemas de posicionamiento automatizados.
• Rigidez superior y rigidez torsional: El diseño coaxial y los múltiples puntos de contacto de los engranajes dan como resultado una excelente resistencia a la torsión bajo carga, lo que garantiza una transmisión precisa del movimiento.
• Alta eficiencia: Con eficiencias que a menudo superan el 97 % por etapa, las cajas de engranajes planetarios minimizan la pérdida de energía, lo que reduce la generación de calor y los costos operativos.

Para los ingenieros, es esencial comprender las ventajas y desventajas entre las diferentes arquitecturas de cajas de cambios. Una comparación directa aclara la ventaja planetaria:

Abordar desafíos comunes y consideraciones técnicas

Si bien las cajas de engranajes planetarios son robustas, su rendimiento y longevidad dependen de abordar desafíos operativos y de diseño específicos.

Superar la disipación de calor en aplicaciones de alto par

El funcionamiento continuo bajo cargas elevadas genera un calor significativo. La gestión térmica eficaz no es una opción sino una necesidad. Los diseños avanzados incorporan características como aletas de enfriamiento integradas, rutas de lubricación optimizadas y el uso de lubricantes sintéticos de alto rendimiento. Por ejemplo, al especificar una caja de cambios para transmisiones por engranajes planetarios de alto torque y servicio continuo , los ingenieros deben calcular la potencia térmica para garantizar que la unidad pueda disipar el calor con tanta eficacia como transmite el par.

Garantizar durabilidad y una larga vida útil

La durabilidad es primordial, especialmente en entornos hostiles. La clave para la longevidad es la calidad del mecanizado de los dientes de los engranajes, la selección de los rodamientos y la integridad de la carcasa. El rectificado preciso de los dientes de los engranajes para lograr un perfil perfecto reduce las concentraciones de tensión y minimiza el desgaste. Además, es fundamental la selección de rodamientos que puedan soportar cargas tanto radiales como axiales de los engranajes planetarios. Una caja de cambios construida para Cajas de cambios planetarias de alta resistencia para automatización industrial. a menudo incluirán engranajes cementados y endurecidos, cojinetes de gran capacidad y carcasas robustas y selladas para excluir contaminantes.

Seleccionar la relación de reducción óptima

La relación de reducción afecta directamente la velocidad de salida, el par y la inercia del sistema. Una caja de cambios planetaria de etapas múltiples permite relaciones extremadamente altas (por ejemplo, 100:1 o más) manteniendo un tamaño compacto. Seleccionar la relación correcta implica equilibrar la velocidad de funcionamiento del motor con la velocidad de salida y el par deseados. Es un paso crítico en el diseño de sistemas como Sistemas de engranajes planetarios de bajo juego y alto torque. para indexación de precisión o brazos robóticos, donde la respuesta dinámica y la precisión posicional son interdependientes.

Profundice en dominios de aplicaciones específicos

Las propiedades únicas de las cajas de engranajes planetarios de alto par las hacen indispensables en un amplio espectro de industrias.

Robótica y Maquinaria Automatizada

En robótica, la precisión, la compacidad y la confiabilidad son innegociables. Las cajas de engranajes planetarios son la solución preferida para los accionamientos de articulaciones de robots, ya que proporcionan el alto par necesario para mover los manipuladores y al mismo tiempo mantienen un control posicional preciso. Su baja reacción es esencial para una precisión repetible. Por eso son fundamentales para Cajas de cambios planetarias de alto par para brazos robóticos. , lo que permite movimientos suaves, potentes y precisos en robots de ensamblaje, soldadura y manipulación de materiales.

Sistemas de energía renovable

El sector de las energías renovables presenta algunas de las condiciones operativas más exigentes. En los sistemas de control de cabeceo y guiñada de las turbinas eólicas, las cajas de engranajes deben soportar cargas enormes y variables, condiciones climáticas adversas y requerir un mantenimiento mínimo durante décadas. Las cajas de engranajes planetarios, con su alta capacidad de par y durabilidad, son ideales para estas funciones. Su diseño les permite transferir y controlar eficientemente las enormes fuerzas involucradas en el ajuste de las palas de la turbina.

Equipos móviles y todoterreno

Para excavadoras, grúas y otra maquinaria pesada, la densidad de potencia y la robustez son clave. Los engranajes planetarios se utilizan a menudo en las transmisiones por rueda y en las coronas giratorias de estas máquinas. Su capacidad para manejar cargas de impacto y proporcionar un par elevado en una carcasa compacta es incomparable. Cuando se integra en Cajas de cambios planetarias para equipos de minería y construcción. , están diseñados con sellado mejorado y resistencia a la corrosión para funcionar de manera confiable en ambientes polvorientos, húmedos y abrasivos.

Innovación y el futuro de la tecnología de engranajes planetarios

La búsqueda de un mayor rendimiento continúa impulsando la innovación. La investigación se centra en áreas como materiales avanzados (por ejemplo, compuestos y aleaciones de alta resistencia), procesos patentados de tratamiento térmico y técnicas de fabricación de ultraprecisión. Además, la integración de sensores para la monitorización del estado y el mantenimiento predictivo se está convirtiendo en una característica estándar en las cajas de cambios "inteligentes" de próxima generación. Estos avances tienen como objetivo ampliar los límites de lo que es posible para caja de cambios planetaria de alto par rendimiento, lo que conduce a una eficiencia aún mayor, una vida útil más larga y una integración más inteligente en sistemas industriales interconectados [2].

Selección de la caja de cambios planetaria de alto par adecuada: una guía práctica

Hacer la selección correcta implica una evaluación sistemática de los requisitos de su aplicación frente a las especificaciones de la caja de cambios.

Parámetros críticos a evaluar

• Par nominal y par máximo: Asegúrese de que el par nominal de la caja de cambios cumpla con su carga continua y que su par máximo supere cualquier carga de impacto esperada.
• Relación de reducción: Haga coincidir la relación con la velocidad y el par de salida deseados, teniendo en cuenta las características del motor.
• Contragolpe: Especifique un valor de juego que satisfaga las necesidades de precisión de su aplicación (por ejemplo, <5 arco-min para automatización de alta precisión).
• Configuración de entrada/salida: Confirme que los tipos de eje (enchavetado, estriado), los tamaños y la interfaz de montaje (brida, pie) sean compatibles.
• Calificaciones ambientales: Verifique las clasificaciones IP (protección de ingreso) para resistencia al polvo y al agua, y asegúrese de que el rango de temperatura de funcionamiento sea adecuado.

Preguntas frecuentes (FAQ)

1. ¿Qué hace que una caja de cambios planetaria tenga un "par elevado"?

A caja de cambios planetaria de alto par está diseñado específicamente para ofrecer un par de salida excepcionalmente alto en relación con su tamaño. Esto se logra mediante dientes de engranajes endurecidos y mecanizados con precisión, disposiciones de rodamientos optimizadas y, a menudo, múltiples etapas de engranajes para multiplicar el torque de manera efectiva dentro de una carcasa compacta.

2. ¿Cómo sé si necesito un modelo de bajo juego?

Necesitas un Sistema de engranajes planetarios de bajo juego y alto torque. si su aplicación implica un posicionamiento preciso, indexación repetitiva o inversión rápida del movimiento. Los ejemplos incluyen brazos robóticos, mesas giratorias CNC y etapas de automatización de precisión donde incluso los errores de posición más pequeños son inaceptables.

3. ¿Pueden las cajas de engranajes planetarios soportar un funcionamiento continuo y de servicio pesado?

Sí, pero deben estar diseñados específicamente para ello. Busque cajas de cambios comercializadas para transmisiones por engranajes planetarios de alto torque y servicio continuo . Las características clave incluyen una gestión térmica robusta (aletas de refrigeración, lubricación eficiente), rodamientos de alta calidad y engranajes diseñados para una vida útil prolongada bajo carga constante.

4. ¿Por qué las cajas de cambios planetarias son tan comunes en la robótica?

Su alta densidad de potencia permite actuadores de articulación potentes y compactos. El bajo juego y la alta rigidez torsional de Cajas de cambios planetarias de alto par para brazos robóticos. permiten un movimiento preciso y repetible, que es la base de la precisión y el rendimiento de la robótica.

5. ¿Cuáles son los signos de desgaste o falla en una caja de cambios planetaria?

Los indicadores comunes incluyen aumento de ruido o vibración, aumento de la temperatura de funcionamiento, fugas visibles de lubricante y un aumento mensurable del juego. Para equipos críticos como Cajas de cambios planetarias de alta resistencia para automatización industrial. , se recomienda implementar un programa de monitoreo de aceite y análisis de vibración de rutina para el mantenimiento predictivo.

el caja de cambios planetaria de alto par Se erige como la cima del diseño mecánico y ofrece una combinación incomparable de resistencia, precisión y eficiencia en un paquete compacto. Desde las uniones precisas de los robots industriales hasta las enormes transmisiones de la maquinaria de construcción, su papel es indispensable. A medida que las industrias presionen por una mayor automatización, mayor eficiencia y equipos más robustos, la demanda de soluciones avanzadas de engranajes planetarios no hará más que crecer. Los fabricantes que combinan I+D de vanguardia con procesos de producción meticulosos, como los que cumplen estándares estrictos en los centros de ingeniería de precisión, están preparados para liderar esta evolución, ofreciendo las soluciones confiables de transmisión de energía de las que depende la industria moderna.

Referencias

[1] J. Uicker, G. Pennock y J. Shigley, "Theory of Machines and Mechanisms", 5.ª ed., Oxford University Press, 2017. (Explicación de la cinemática y fórmulas fundamentales de relación de engranajes planetarios).

[2] "Avances en el diseño y la fabricación de engranajes", Anales de la Academia Internacional de Ingeniería de Producción (CIRP), vol. 68, núm. 2, 2019. (Revisión de materiales modernos, técnicas de fabricación y tecnologías de sensores integrados en sistemas de engranajes).
