Reductor armónico: Guía de inmersión profunda para sistemas de movimiento de alta precisión

Principios de trabajo y rasgramorametrooramoos de rendimiento de la reducción armónica (onda de cepa)

Cómo el mecanismo de onda de deFormación genera altas proporciones en un paquete compactoo

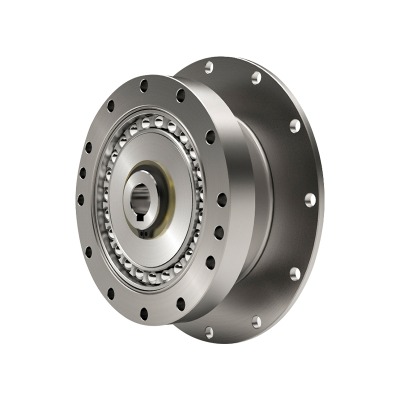

A reductormónico A menudo se llama una caja de cambios de onda de tensión: usa una copa Flexible (FlexSpline), un anillo rígido con dientes internos y un generador de onda elíptica para lograr relaciones de reducción que son inusualmente altas para el tamaño y la masa de la unidad. Cuando el generador de ondas deforma la copa, solo dos lóbulos de la placa flexible se involucran en cualquier instante en cualquier instante, y debido a que la placa flexible tiene un poco menos dientes que el anillo, cada rotación del generador de onda avanza el compromiso por una diferencia de recuento de dientes, produciendo una gran reducción. Esta geometría concentra el contacto en las zonas móviles, que se extiende sobre muchos dientes y contribuye a malegar liso. El resultado es una etapa del actuador que ofrece una precisión de posicionamiento excepcional con una reacción baja, una excelente rigidez torsional y un movimiento repetible incluso bajo cargas de inversión.

Por qué la reacción es inherentemente baja y cómo eso beneficia el movimiento de precisión

En los trenes de engranajes convencionales, la reacción surge del espacio libre entre los dientes rígidos. En un reductor de onda de deformación, la deformación elástica y la envoltura dental circunferencial producen un contacto casi precargado que minimiza drásticamente el juego libre. Para aplicaciones que requieren la repetibilidad de minuto de arco o sub-arco, como los gimbals de la cámara, el manejo de semiconductores o la robótica quirúrgica, esta característica se convierte en una ventaja decisiva. A Reductor armónico de precisión Backglah La configuración ayuda a mantener la posición contra perturbaciones de par y microvibraciones que de otro modo se acumularían como error de contorno, lo que permite que el bucle de control use mayores ganancias sin oscilaciones emocionantes.

Eficiencia, rigidez y consideraciones de ciclo de vida

La eficiencia depende de la relación, la lubricación y la carga; Los valores típicos son competitivos con las etapas planetarias compactas a proporciones moderadas, aunque las relaciones muy altas pueden mostrar un poco más de pérdidas flexibles internas. La rigidez axial y radial está conformada por los rodamientos y la geometría de casos, mientras que la rigidez torsional refleja el grosor de la pared Flexspline y el arco de compromiso de los dientes. El ciclo de vida está fuertemente vinculado a la lubricación adecuada y al manejo de la temperatura; Los componentes FLEX estresados ​​elásticamente pueden ejecutarse durante muchos miles de horas si se operan dentro del par especificado y los sobres de velocidad. Los diseñadores deben considerar los ciclos de servicio con el movimiento frecuente de inicio y el movimiento de inversión, porque el campo de deformación en la plancha flexible gira con el generador de onda y debe mantenerse por debajo de los límites de fatiga.

Hacernde brillan los reductores armónicos, y dónde pueden encajar otras opciones

Los reductores armónicos sobresalen cuando necesita un tamaño compacto, altas proporciones en una etapa, baja masa, reacción muy baja y precisión constante en toda la vida útil. Son un ajuste natural para las articulaciones articuladas, cabezas de inclinación de sartén, indexación de precisión y muñecas de robot colaborativos. Si la aplicación involucra una rotación continua de alta velocidad con cargas de choque pesado o exige velocidades de entrada extremadamente altas, los diseñadores pueden emparejar el reductor con una etapa de cinturón aguas arriba o considerar arquitecturas alternativas. Aún así, en la mayoría de las tareas de alta velocidad y alta precisión, el enfoque de onda de deformación produce la mejor eficiencia volumétrica y precisión por kilogramo.

De la carga a la relación: una guía práctica para Cálculo de torque del reductor armónico

Traducir los requisitos del mundo real en números mecánicos

Un proceso de dimensionamiento robusto comienza mapeando todos los pares externos: torque de gravedad estática de la carga útil y el enlace, el par de aceleración dinámica de los perfiles de movimiento deseados, los pares de fricción y sellos, y torques de perturbaciones como arrastre de cable. Agregue factores de seguridad para la incertidumbre e incluya el ciclo de trabajo. El objetivo del núcleo es garantizar que el reductor pueda transmitir picos y pares RMS sin calentamiento o fatiga excesiva. Luego, la relación se selecciona para mantener el servomotor operando en una región de velocidad -torque favorable mientras cumple con los objetivos de resolución. Debido a que los reductores armónicos ofrecen relaciones muy altas de una sola etapa, a menudo puede elegir un motor más pequeño sin comprometer la precisión, siempre que se respeta la velocidad de entrada permitida del reductor.

Flujo de trabajo paso a paso con ecuaciones de ejemplo

• COMPUTO DEL GRAVIDAD: T _g = m · g · l · cos (θ) sobre el eje de la junta en el peor ángulo de los casos.
• Torque de aceleración de calcular: T _a = J · α , con J como se refleja inercia y α como aceleración angular.
• Sume pares externos y agregue margen: T _req = (T _g T _a T _f ) · SF .
• Seleccione la relación para que la velocidad del motor y el par caen en su punto óptimo y verifique el límite de velocidad de entrada de reductores.
• Verifique la rigidez torsional contra los objetivos de tiempo de posicionamiento y asentamiento.

Instantánea de dimensionamiento ilustrativo

Considere una junta de muñeca con una herramienta de 2.5 kg en un radio de 0.25 m, dirigido a 300 °/s con reversiones rápidas. El par de gravedad en el peor pose es aproximadamente 2.5 · 9.81 · 0.25 ≈ 6.13 n · m. Supongamos que la aceleración agrega 3.5 n · my fricción otro 0.4 n · m. Con un factor de seguridad de 1.6, el par de salida requerido se convierte (6.13 3.5 0.4) · 1.6 ≈ 16.7 n · m. Elija una relación que permite que el motor entregue esto después de la reducción mientras mantiene la velocidad de entrada bajo los límites y garantiza que la inercia reflejada sea manejable para el control. Finalmente, verifique el par continuo en el deber RMS de la articulación para que se respeten los límites térmicos sobre el perfil de la misión.

Tabla de parámetros de ejemplo

El flujo de trabajo anterior encarna el espíritu de reductor armónico cálculo de torque : Cuantificar, margen, verificar el comportamiento térmico e iterar la relación hasta que el actuador alcance la velocidad, la rigidez y los objetivos de precisión sin componentes de gran tamaño.

Diseñando un Reductor armónico para el brazo robótico en células industriales

Mapeo de requisitos de articulación en la cadena cinemática

Un brazo de múltiples eje generalmente presenta requisitos de torque decrecientes de base a muñeca; Sin embargo, las demandas de precisión a menudo aumentan hacia el efector final. Al seleccionar un Reductor armónico para el brazo robótico Juntas, la base puede favorecer un mayor torque y rigidez para la estabilidad posicional bajo largos enlaces, mientras que la muñeca exige una reacción mínima y una baja masa para la agilidad. La dimensión axial compacta del reductor ayuda a mantener el centro de masa del brazo cerca de cada eje, reduciendo el contador requerido y mejorando la eficiencia energética en los ciclos de servicio con comienzos y paradas frecuentes.

Consideraciones de control: coincidencia de inercia y cumplimiento

Debido a que la relación reductora multiplica el par motor y divide la velocidad, también aumenta la inercia de la carga reflejada por el cuadrado de la relación como lo ve el motor. Es esencial lograr un equilibrio entre la alta relación para la resolución y la relación modesta para la controlabilidad. La inercia reflejada excesiva puede forzar las ganancias de control conservadoras y alargar el tiempo de asentamiento. El cumplimiento torsional del reductor debe tenerse en cuenta en el modelo de servo; Muy poca rigidez puede acoplarse con inercia de carga y crear modos ligeramente amortiguados, mientras que una configuración más rígida admite un mayor ancho de banda y un seguimiento de rutas más nítidos sin un exceso.

Factores ambientales y de confiabilidad

Las células industriales exponen las articulaciones a cambios de temperatura, polvo e impactos ocasionales. Seleccione sellado y lubricación compatible con el entorno y los planes de mantenimiento. Si el brazo experimenta cambios frecuentes en la herramienta, considere un margen de seguridad adicional para pares transitorios durante el acoplamiento. Para los ejes verticales que deben retener la carga durante la pérdida de potencia, integre un freno o elija un reductor con baja capacidad de fondo interna para limitar la distancia de caída mientras el freno se involucra.

Comparación de énfasis de la articulación del brazo

Seleccionando un Reductor armónico compacto para Cobot Articulaciones

Seguridad a escala humana y la necesidad de transmisiones livianas

Los robots colaborativos comparten espacios de trabajo con personas y, por lo tanto, priorizan una dinámica suave e inherentemente segura. A Reductor armónico compacto para Cobot Ofrece una alta reducción en un sobre pequeño, ayudando a los brazos livianos que limitan la inercia y el impacto de la energía. El compromiso de reacción suave y cercana a cero admite la estimación de torque de alta resolución para la detección de colisiones, mientras que la compacidad permite que los actuadores se metan en perfiles de enlace delgados que son más fáciles de proteger y redondear por seguridad.

Control de fondos y control

Los cobots se benefician de las juntas que pueden ser de fondo con un par razonable para que el sistema pueda detectar y responder al contacto inesperado. Los reductores armónicos varían en aparente fondos de fondo dependiendo de la relación y la fricción del sello; La selección de relaciones moderadas y la lubricación optimizada ayuda. Debido a que los cobots a menudo corren a velocidades más bajas con una interacción humana frecuente, el espacio para la cabeza térmica y el par continuo, no solo pico, deben ser verificados. Los motores de bajo engranaje combinados con reductores que minimizan la esticción mejoran el control de la pequeña fuerza, lo que permite el ensamblaje compatible y los modos de guión a mano.

Carga útil, espacio de trabajo y ciclos de trabajo

Si bien las cargas útiles de colaboración pueden ser modestas, los alcances largos y las posturas horizontales extendidas aún pueden generar un par significativo de gravedad. El reductor debe estar dimensionado para la peor postura de los casos, al tiempo que contabiliza las funciones de seguridad como la potencia y la limitación de fuerza que pueden aprovechar las velocidades máximas permitidas. Los diseñadores deben modelar tareas comunes (selección de contenido, tendencia a la máquina, destornillador de luz) para determinar el verdadero torque RMS y garantizar que la clasificación térmica del reductor no se exceda durante la operación de colaboración continua.

Consideraciones centradas en Cobot versus armas industriales generales

Marco de decisión: Reductor armónico vs Caja de cambios planetaria

Comparación de arquitecturas a través de las métricas que importan

Tanto la onda de deformación como las transmisiones planetarias pueden ofrecer altas proporciones y una densidad de torque, pero sus comportamientos difieren en formas que afectan la idoneidad de la aplicación. Las unidades armónicas enfatizan la reacción ultra baja, la longitud axial compacta y las altas relaciones de una sola etapa, lo que las hace excelentes para las juntas de precisión y las muñecas compactas. Las etapas planetarias generalmente ofrecen una mayor capacidad de velocidad de entrada, una fuerte resistencia al choque y una muy buena eficiencia a proporciones moderadas, lo que puede ser atractivo para los ejes de rotación continua y los husillos densos en energía. Al evaluar Reductor armónico vs Caja de cambios planetaria Opciones, sopesar la estabilidad de la reacción violenta sobre la vida, la rigidez torsional, el ruido, los intervalos de lubricación y la huella térmica de su ciclo de trabajo.

Tabla de comparación de lado a lado

Elegir con intención, no hábito

Si su KPI es una precisión repetible con un cumplimiento mínimo, un Reductor armónico de precisión Backglah La configuración ofrece ventajas claras. Si su KPI es una rotación continua de alta velocidad y resiliencia a los choques repetitivos, una etapa planetaria puede ser más simple. Muchos sistemas mezclan ambos: armónico en la muñeca para mayor precisión y planetaria en ejes anteriores para el rendimiento de potencia. Comience con requisitos medibles, no opciones heredadas.

Poner todo junto: selección, integración y longevidad

Una lista de verificación práctica para la selección de primer paso

• Definir el par de salida: pico y RMS, incluidos los factores de seguridad.
• Objetivos de precisión establecidos: reacción permitida, rigidez torsional, repetibilidad.
• Elija la relación a través de Cálculo de torque del reductor armónico y coincidencia de motor.
• Verifique los límites de velocidad de entrada, las cargas superiores permitidas y la vida útil.
• Confirmar el aumento térmico en el ciclo de trabajo; Planifique las rutas de calor y el montaje.
• Evaluar la fragilidad del fondo y el cumplimiento de las tareas controladas por la fuerza en un compact reductor armónico para Cobot or a Reductor armónico para el brazo robótico .

Notas de integración que protegen la precisión

Las caras de montaje deben ser planas y coaxiales; Incluso pequeñas desalineaciones pueden precargar los rodamientos y distorsionar la vida flexible, degradando la vida. Use pares de perno recomendados y patrones de secuencia. Evite transmitir el choque externo a través de la carcasa mediante accesorios de desacoplamiento cuando sea posible. Para la gestión de cables, las secciones de ruta flexible para minimizar los torques de fricción agregados que enmascararían los delicados umbrales de detección de colisiones.

Prácticas de mantenimiento que mantienen una reacción baja con el tiempo

Use los intervalos de lubricante y recarga especificados; La grasa excesiva o incompatible puede elevar la temperatura y reducir la eficiencia. Temperatura de seguimiento durante ciclos largos; Si la vivienda funciona más caliente de lo esperado, revise los supuestos del ciclo de trabajo, el flujo de aire ambiente o la selección de la relación. Periódicamente mide la rigidez estática y el error de posicionamiento en un accesorio de prueba; El aumento del cumplimiento puede advertir sobre el desgaste antes de que afecte la calidad de la producción.

Resumen de integración y no hacer
